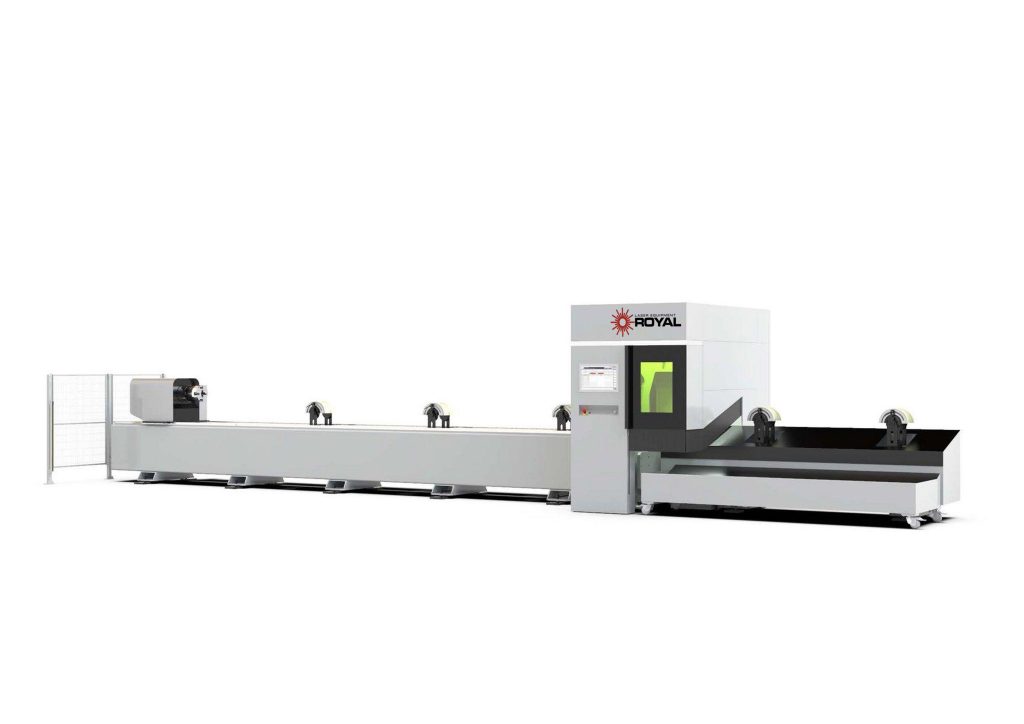

Royal TubeCompact 6025
Laser tubo compatto per cicli continui su Ø fino a 250 mm, precisione stabile, gestione semplice e qualità di lavorazione.
Intro tecnico-commerciale – Royal TubeCompact 6025
Progettata per il taglio di tubi e profili aperti con ciclo continuo, la piattaforma gestisce tondi, quadri e rettangolari fino a Ø250 mm / 160×160 / 200×150 e barre da 6 m, coprendo le esigenze tipiche di carpenteria e macchine speciali. La movimentazione degli assi è affidata a servomotori con trasmissione a cremagliera e pignone a basso gioco (cremagliere elicoidali), così da mantenere precisione e velocità durante l’avanzamento e la rotazione del pezzo. Carico e scarico possono essere automatizzati per ridurre i tempi non produttivi e rendere più fluido il flusso pezzi. I mandrini sincronizzati, con ganasce a pressione autoregolanti, e i supporti adattivi contengono flessioni e vibrazioni. Le funzioni di centratura (ricerca del centro) aiutano a garantire la ripetibilità di fori e asole, mentre controllo CNC e testa autofocus contribuiscono a ridurre i tempi di avviamento e a stabilizzare la qualità sui lotti di produzione.
Perché scegliere Royal TubeCompact 6025
- Gamma profili disponibile – tondo fino Ø 250, quadro 160×160, rettangolare 200×150; profili aperti L/U/H fino 160×160.
- Dinamica pronta per i lotti misti – X 40 m/min · Y 94 m/min · Z 30 m/min · A 510°/s per rotazioni/posizionamenti rapidi.
- Qualità ripetibile – accuratezza ±0,2 mm (su 1 m) e ripetibilità ±0,05 mm con ricerca centro configurabile.
- Flusso ordinato – scarico su cassone o nastro (configurabili) e carico semi-automatico per barre da 6 m.
Scheda Tecnica – Royal TubeCompact 6025
Capacità & Formati
Profili chiusi: tondo Ø 16–Ø 250 mm · quadro fino a 160×160 mm · rettangolare fino a 200×150 mm
Profili aperti: L/U/H fino a 160×160 mm · sfrido minimo profili aperti 230 mm
Lunghezze: carico barra 6000 mm · scarico 3000/6000 mm
Sfrido minimo barra (profili chiusi): 95 mm (ultimo pezzo con 1 mandrino) · 255 mm (se serve supporto del secondo mandrino)
Pesi: materiale 58 kg/m · peso pezzo max 350 kg
Componenti & Prestazioni
CNC & HMI: CNC industriale con interfaccia touch, gestione e preset by Royal Laser + software di nesting configurabile
Testa di taglio: autofocus motorizzato, percorso ottico sigillato, vetro protettivo a sostituzione rapida, crash-box ceramico
Dinamica assi: X 40 m/min · Y 94 m/min · Z 30 m/min · A 510°/s
Accuratezza/Ripetibilità: ±0,20 mm (su 1 m) · ±0,05 mm
Cinematica: trasmissione cremagliera/pignone elicoidale ad alto rendimento
Handling pezzi: cassone parti o nastro di scarico (configurabili)
Optionals disponibili
- Carico semi-automatico Front Chain Loader per barre 6 m
- Seam Detection (rilevamento saldatura longitudinale)
- Laser Centering (centratura con sensori laser)
- Spatter Protection (protezione anti-schizzi)
- 3D Bevel Cutting 0–45° (smusso su tubo/profilo)
- Profile Angle Detection (riconoscimento profili non simmetrici)
- Full Automatic Unloading & Stacking (scarico e impilaggio automatici)
- Cloud avanzato: dashboard stati, report settimanali, storico allarmi, trasferimento programmi e telecamere
